解说流量计485通信

文章出处：未知浏览次数：发表时间：2018-08-07

相信不少自动化人，一听见通讯就闻风丧胆，一看到通讯的代码进制就一个头俩个大。一听见别人聊通讯就会觉得很厉害，感觉他是大神。但是小编要告诉你，其实通讯并没有什么难的。

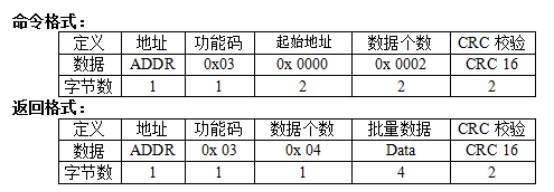

那么怎么去理解这些呢，突然看到下面这些代码

是不是感觉一脸懵逼？

下面先简单的讲个小故事：

某一天，你决定去上门拜访丈母娘清楚了丈母娘家的地址是在XX省XXX镇上（主地址），然后有多种交通方式可以达到，最后选择了自己开车走高速（功能码，功能方式），到达镇上之后打了个电话问清楚了丈母娘家在哪个位置门牌号为XXX（寄存器地址），了解了她们家里有几口人，有几个亲戚（数据个数），然后到了之后再跟女朋友确认下免得认错人（CRC校验）。当然丈母娘看到你的的一瞬间肯定会想：

下面我们以pH控制器485通讯举例：

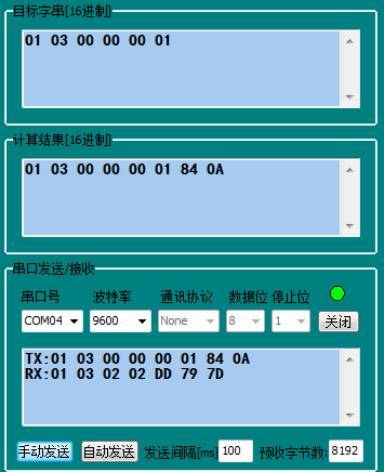

发送 TX：01 03 00 00 00 01 84 0A

01：仪器的485通讯地址（地址）单独唯一的一个

03：通讯过程中读数据的功能（功能码）唯一的一种读的方式

00 00：存储PH值的一个地方（寄存器地址），不同的参数对应的地址也不一样哦

00 01：需要读取PH的个数为一个（数据长度或者数据个数）不同数据对应的长度也不相同哦

84 0A：确认数据的校验方式可利用工具计算（校验码）

返回RX：01 03 02 02 DD 79 7D

01，03不多说了，和上面发送TX是一样的

02：返回来的读取到的pH数据字节为2个（分析的就是这个之后的字节哦）

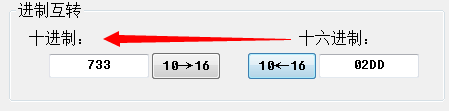

02 DD：所返回的pH值数据十六进制转换成十进制显示（自带两位小数点）

79 7D：CRC校验码（自动返回）

是不是跟仪器显示的一样呢？

答案是一样的！

PH=7.33

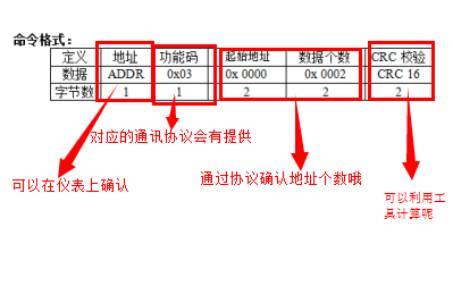

当然基本参数都会提供
