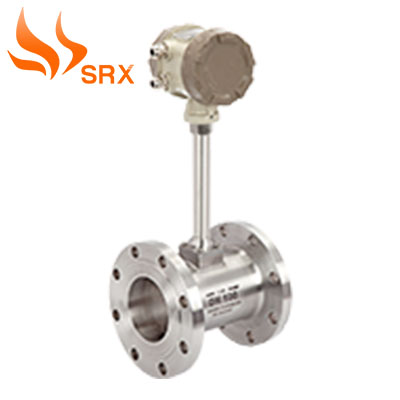

蒸汽涡街流量计

  • 产品概述 LUG B系列管道式 涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经 旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋
  • 咨询热线:0532-80934020
  • 产品详情



蒸汽涡街流量计产品概述



       LUGB系列管道式蒸汽涡街流量计是由设计在流场中的旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时,它的两侧就形成了交替变化的两排旋涡,这种旋涡被称为卡门涡街。斯特罗哈尔在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比,并给出了频率与流速的关系式:
        f=St×V/d
        式中:
        f 涡街发生频率(Hz)
        V 旋涡发生体两侧的平均流速(m/s)
        St 斯特哈罗尔系数(常数)
    这些交替变化的旋涡就形成了一系列交替变化的负压力,该压力作用在检测探头上,便形成了一系列的交变电信号,经前置放大器转换、整形、放大处理后,输出与旋涡同步成正比的脉冲频率信号(或标准信号)。



蒸汽涡街流量计产品特点


• 无可动部件,长期稳定,结构简单便于安装和维护;
•传感器输出为脉冲频率,其频率与被测流体的实际流量呈线性,零点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式;
•精确度较高,通常液体的测量精度为±1.0%;气体的测量精度为±1.5%;
•测量量程范围宽,在雷诺数为2×104 ~7×106范围内,可达1:20;
•压损小(约为孔板流量计的1/4~1/2),属于节能流量仪表;
•安装方式灵活,根据现场工艺管道不通,可水平,垂直和不同角度倾斜安装;
•采用消扰电路和抗震动传感头,具有一定抗环境振动性能;
•采用超低功耗单片微机技术,1节3V10AH锂电池可使用5年以上;
•由软件对仪表系数非线性进行修正,提高测量精度;

•采用EPROM对累积流量进行掉电保护,保护时间大于10年;

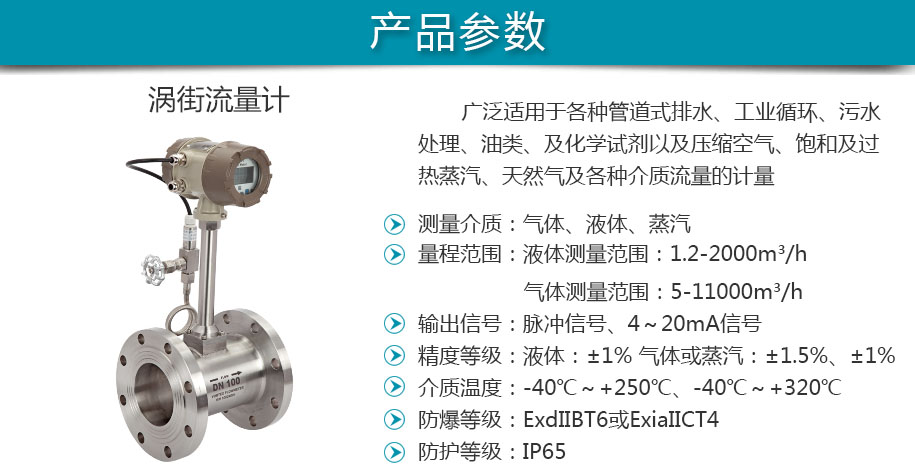

蒸汽涡街流量计技术参数


执行标准

 涡街流量计 (JJG1029-2007)

仪表口径(mm)

 15、20、25、32 、40、50、65、80、100、125、150、200、250、300

公称压力(Mpa)

 1.6Mpa、2.5Mpa 、4.0Mpa(其他可订制)

精度等级

 液体: ±1%
气体或蒸汽: ±1.5%、±1%

量程比

 1:10;1:15; 1:20

传感器材质

 304不锈钢、316 (L)不锈钢等

使用条件

 介质温度:-40℃ ~+250℃、-40℃~+320℃
 环境温度:-20℃ ~+60℃
 相对湿度:5%~ 95%
 大气压力:86Kpa ~106 Kpa

信号输出功能

 脉冲信号、4~ 20mA信号

通讯输出功能

 RS485通讯输出、 HART协议等

工作电源

  • <span font-size:18px;"="" style="font-size: 18px;">   外电源 :34VDC±15%,纹波≤±5%,适用于4~20mA输出、脉                 冲输出、RS485通讯输出等
       内电源 :1组3.1V10AH锂电池,电池电压在2.0V~3.0V时均可正                 常工作

信号线接口

 基本型:豪斯曼 接头或自带三芯线缆;防爆型:内螺纹M20×1.5

防爆等级

 ExiaIICT5或 ExdIIBT6

防护等级

 IP65或更高(可 订制)





测量范围及工作压力


一般液体和气体适用的流量范围见表


仪表口径
(mm)

液体测量范围
(m3/h)

气体测量范围
(m3/h)

连接方式

耐压等级
(Mpa)

DN15

1.2-6.2

5-25

法兰夹装/法兰 连接

2.5/1.6

DN20

1.5-10

8-50

法兰夹装/法兰 连接

2.5/1.6

DN25

1.6-16

10-70

法兰夹装/法兰 连接

2.5/1.6

DN32

1.9-19

15-150

法兰夹装/法兰 连接

2.5/1.6

DN40

2.5-26

22-220

法兰夹装/法兰 连接

2.5/1.6

DN50

3.5-38

36-320

法兰夹装/法兰 连接

2.5/1.6

DN65

6.2-65

50-480

法兰夹装/法兰 连接

2.5/1.6

DN80

10-100

70-640

法兰夹装/法兰 连接

2.5/1.6

DN100

15-150

130-1100

法兰夹装/法兰 连接

2.5/1.6

DN125

25-250

200-1700

法兰夹装/法兰 连接

1.6/1.6

DN150

36-380

280-2240

法兰夹装/法兰 连接

1.6/1.6

DN200

62-650

580-4960

法兰夹装/法兰 连接

1.6/1.6

DN250

140-1400

970-8000

法兰夹装/法兰 连接

1.6/1.6

DN300

200-2000

1380- 11000

法兰夹装/法兰 连接

1.6/1.6





产品分类

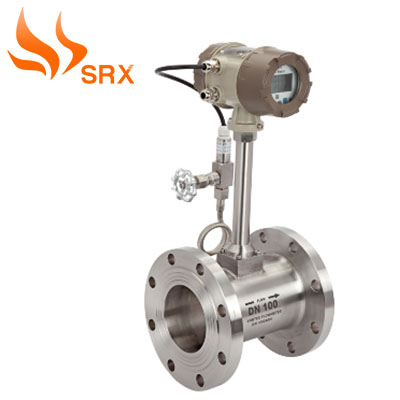

产品图片

仪表型号

LUGB-N

LUGB-D

信号输出

脉冲

可选4-20mA/脉冲

供电电源

+24VDC±15%

24VDC±15%+锂电 池

精度等级

液体:1.0级
气体或蒸汽:1.5~1.0 级

液体:1.0级
气体或蒸汽:1.5~1.0 级

测量范围

标准量程

标准量程或扩展量程

显示器

温压补偿

通讯接口

RS485

实时记录

仪表材质

304或316L不锈钢

304或316L不锈钢

防爆等级

ExdIIBT6或 ExiaIICT4

ExdIIBT6或 ExiaIICT4

防护等级

IP65

IP65

整机功耗

< 1W

< 1W

仪表通经

DN15~DN300

DN15~DN300

安装方式

法兰安装

法兰安装

介质温度

-40℃~250℃或
-40℃~350℃

-40℃~250℃或
-40℃~350℃

环境温度

-20℃~60℃

-20℃~60℃
