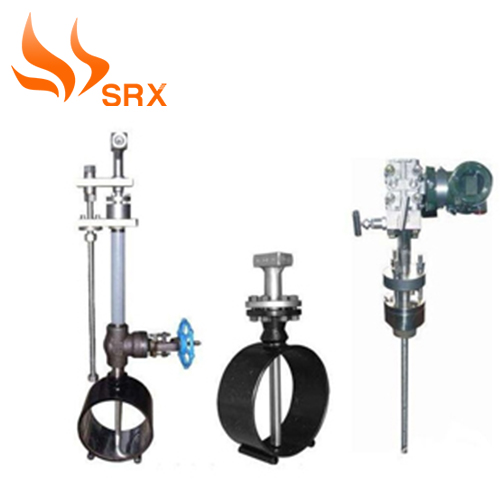

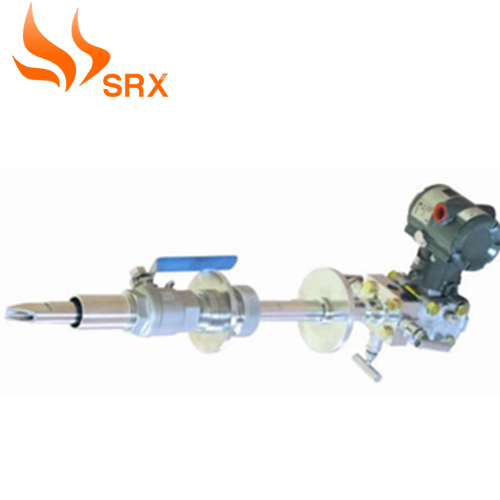

德尔塔巴流量计

德尔塔巴流量计采用了最先进的差压式流量测量技术，完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠性方面达到了无比卓越程度的传感元件。
      1、德尔塔巴流量计用途
　　德尔塔巴流量计适用于气体、液体和蒸汽的高精度流量测量。威力巴是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴反映流体真实的流速，其精度达到±1.0，重复性达±0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。
2 、探头的设计特点
　　子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。3、威力巴探头防堵塞设计 　 　威力巴流量探头以其卓越的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。探头高压取压孔不会 被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管 道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。 4、探头的优点
　　● 可测量多种介质，应用范围广泛
　　● 精度高、量程比大
　　● 探头取压孔本质防堵
　　● 测量信号稳定、波动小
　　● 管道永久压损低
　　● 独有高强度的子弹头形单片双腔结构
　　● 安装费用低，基本免维护
　　● 可以在线安装和检修 5、德尔塔巴流量计均速管流量传感器的特点
　　● 稳定的信号
　　德尔塔巴流量计的低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
　　● 卓越的长期高精度
　　德尔塔巴流量计能够保证精度的长期稳定，这是因为：
　　⑴. 它不受磨损、污垢和油污的影响。
　　⑵. 结构上没有可移动部件。
　　⑶. 设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。 　　
● 最低的安装费用
　　⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。
　　⑵. 应用专用工具，可以实现带压在线安装。
　　⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。 　　
● 非常低的运行费用
　　⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，德尔塔巴流量计的运行费用是最低的。
　　⑵德尔塔巴流量计只产生非常低的永久性压力损耗，典型的少于0.7KPa
　　⑶. 一个孔板元件所产生的永久性压力损耗超过14KPa
　　⑷.与孔板比较，德尔塔巴流量计的能量损耗降低了95。 　　
● 连续工作的德尔塔巴流量计从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：
　　⑴. 当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。
　　⑵. 当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。
　　⑶. 系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。
　　⑷. 介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。 6 、应用新技术
　　独创带阀门接头设计的德尔塔巴流量计具有全新的设计理念，提供一个全新的概念，在仪器的接头处内置仪表截止阀。
　　1. 使安装和维护更加简单。
　　2. 减少装配部件的数量，使硬件连接成本降低。快捷的安装系统，快捷插入和拔出。
　　● 密封驱动系统能够避免损坏元件。
　　● 能够分别应用于多个探头的安装，全部安装不超过1小时。


 二、德尔塔巴流量计主要技术指标 　　
1、德尔塔巴流量计测量系统性能指标
　　测量精度：±1      重复精度：±0.1
　　适用压力：0～40MPa 适用温度：－180℃～＋550℃
　　测量上限：取决于探头强度测量下限：取决于测量最小差压要求
　　量 程 比：大于10:1
　　适用管径：38mm～9,000mm 圆管、方管
　　适用介质：满管、单向流动的、单相的气体、蒸汽和粘度不大于10厘泊的液体，威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。 　　气体/液体/蒸汽
　　天然气/冷却水/饱和蒸汽
　　压缩空气/锅炉水/过热蒸汽
　　燃气/除盐水
　　气体碳氢化合物/液体碳氢化合物
　　热空气/低温液体
　　发生炉气体/导热液体
三、德尔塔巴流量计流量计工作原理简介 　　
当 流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压 分布区，低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空，并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和 低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。威力巴均速流量探头能精确地检测到由流体的平均速 度所产生的平均差压。威力巴均速流量探头在高、低压区有按一定准则排布的多对取压孔，使准确测平均流速成为可能。
四、德尔塔巴流量计测量原理 　　
德尔塔巴流量计是一种插入式流量测量仪表。在管道中插入一根德尔塔巴传感器，当流体流过传感器时，在其前部迎流方向产生一个高压分布区， 在其后部产生一个低压分布区。传感器在高、低压区有按一定规则排列的多对一般为三对取压孔，分别测量流体的全压力包括静压力和平均速度压力Pl和静压力P2。将P1 和 P2 分别引入差压变送器，测量出差压△P=P1-P2，△P反映流体平均速度的大小，以此可推算出流体的流量。   技术参数及应用

型号	5	10	15
外形图
通径范围	40~150mm	100~1080mm	500~2000mm
适用介质	空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等		气体、液体、蒸汽
压力范围	通常O~40.OMPa	通常0~2.5MPa	通常0~10.0MPa
温度范围	通常-80~550℃	通常-80~300℃	通常－80~550 ℃
量程比	大于10:1	大于10:1	大于10:1
最小流速	气体≥3.5m/s 液体≥0.6m/s蒸汽≥9m/s	气体≥3.5m/s 液体≥0.6m/s蒸汽≥9m/s	气体≥10m/s 液体≥1m/s 蒸汽≥12m/s
测量精度	士1	士1	士1
重复性	±0.1	±0.1	±0.1
连接方式	整体焊接	在线安装调节	调节型法兰连接
配套仪表	差压变送器、流量积算仪等
型号	XDL-VB620	XDL-VB610	XDL-VB600
外形图
通径范围	50~4000mm	50~5000mm	12~50mm
适用介质	空气、煤气、烟气、天然气、自来水、锅炉给水、含腐溶液；饱和蒸汽、过热蒸汽配有冷凝器等		气体、液体、蒸汽
压力范围	通常O~40.0MPa	通常0~4MPa	通常0~10.0MPa
温度范围	通常-80~550℃特殊：700℃	通常-80~550℃	通常－80~300 ℃
量程比	大于10:1	大于10:1
