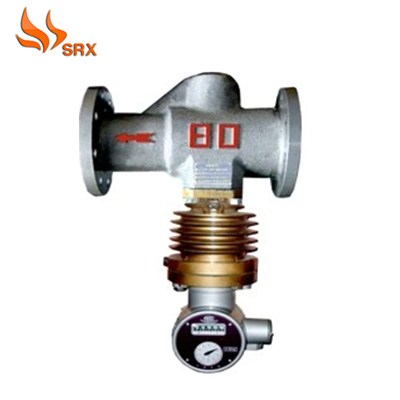

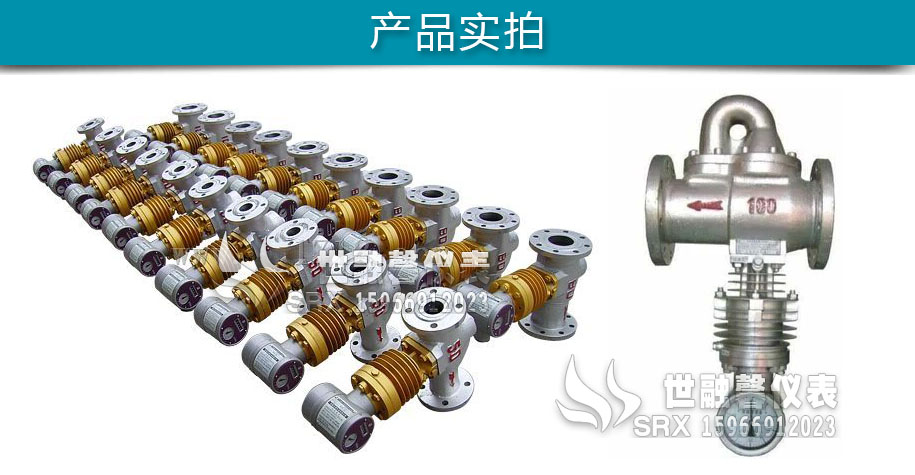

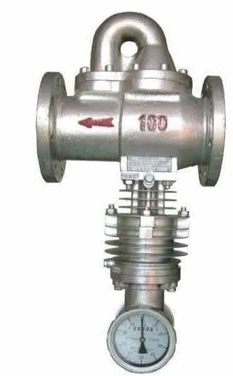

机械式蒸汽旋翼流量计

一、工作原理

量的关系，叶轮速度与流量成正比。

二、产品特点
      a、本流量计直接安装在被测蒸汽管道上，不用外接电源和二次仪表，直接读出流经仪表的蒸汽累计质量（重量）也可以通过积算仪简单的计算得出某段时间的平均流量。
      b、本流量计适用于各用汽单位进行流量分配、成本核算，或用于蒸汽装置用汽效率的测量，以利于锅炉在最佳状态下运行，从而实现各领域中节省蒸汽，有效的利用能源。
      c、本流量计是原多针累计指示型蒸汽流量计的革新产品，由于采用了行星轮传动的新型结构来调整压力补偿刻度，压力补偿刻
      d、度间隔变宽，使得微量压力的变化补偿得以实现，改变压力补偿变得容易、方便、刻度准确，从而保证了流量计的计量精度。
流量计工作稳定可靠，压力损失小，显示方式由于采用计数器与单针计量使得表头部分结构更加简单，计量显示更明显。


三、主要技术参数
产品型号：LFX-A(直读型)
公称通径：DN25 DN50 DN80  DN100
被测介质：饱和水蒸汽或过热蒸汽
介质温度：DN25≤180℃；DN50、DN80、DN100≤240℃
工作压力：DN25/1.0MPa；DN50-100/1.6 MPa
阀体材质：铸铁；不锈钢孔板
压力损失：在最大流量上限时不大于0.05 MPa
测量精度：2.5级

四、注意事项
a、流量计应安装在水平蒸汽管道上。流量计前、后直管段应符合安装图要求。
b、记数指示表头在流量计的下部，同蒸汽管道保持垂直。
c、当蒸汽管道内径与流量计公称直径不符时，只要流量计的流量范围可以满足需要，可在保证流量计前后直管段条件下装渐缩(扩)管。
d、流量计运行使用前，必须向阻尼室内注满干净清水。首先将两个注水螺丝拧下来（避免内腔气体排不净，水装不满），然后向阻尼室内注满干净清水。否则，将导致仪表损坏或降低仪表精度和寿命。
e、流量计在环境温度0℃以下使用时，应在阻尼室内的水中加入适当的防冻液（阻尼液为浓度为50％的乙二醇溶液）。
f、安装流量计前，应将管路冲洗干净，防止脏物随蒸汽进入仪表造成仪表损坏。蒸汽流量计投入运行时，应逐渐打开阀门，不要突然开大阀门，以免损坏零件。
