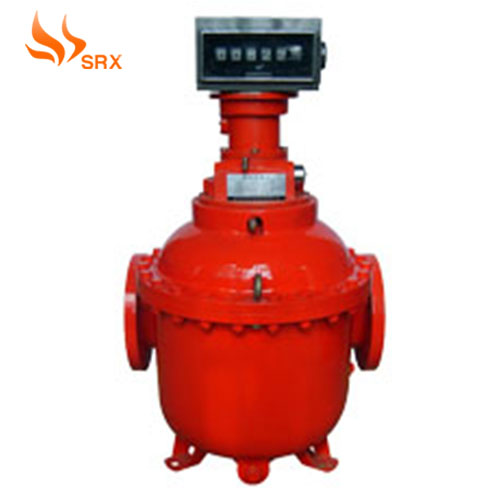

刮板流量计

一、概述

   金属刮板流量计是一种容积式流量计量仪表，可连续测量封闭管道中流体的体积流量。该流量计主要由测量、积算两大部分组成，流量计机器摩擦小、使用寿命长、并且对粘度变化适应性较强，广泛应用于各种原油、成品油的中转贸易结算的计量。

   金属刮板流量计可以现场显示累积流量，并有远传输出接口，可连接防爆脉冲发讯器或4～20mA输出、RS485通讯进行远传计量，实现自动化控制。

   金属刮板流量计作为容积式流量计的技术更新产品，具有如下特点：

（1）测量准确度高，基本误差一般可达±0.2%到±0.5%，特殊要求时可达±0.1%，流量计的特性一般不受流体状态的影响，也不受雷诺数大小的限制。

（2）适用较高粘度的流体，流体粘度变化对示值影响较小。

（3）字轮式计数器累积流体总量，无需外部能源，使用方便；计数器累积流量双显示，其中之一可以复零，方便用户在不连续计量的情况下使用。

二、金属刮板流量计技术指标

1、流量计准确度与流体的粘度无关：由于LBJ金属刮板流量计的剪力面最小及顺畅的流动特性，LBJ低粘型金属刮板流量计能够准确测量粘度＜2mPa.s的介质，标准型可测量2～200mPa.s的介质，高粘型根据不同环境可测量200～35万mPa.s的介质。温度变化不会损及仪表的准确性；因为LBJ型金属刮板流量计各关键组件具有共同的膨胀系数，介质在－40℃～＋80℃时，不加修正，即可被精密测定。修正后适用介质温度可高达350℃。

2、精度

 金属刮板流量计的精度指标如下：

 测量范围为5:1（最大流量:最小流量）时        ±0.1%

 测量范围为10:时                      ±0.2%

 测量范围为20:时                      ±0.5%

 重复性：                  优于±0.03%

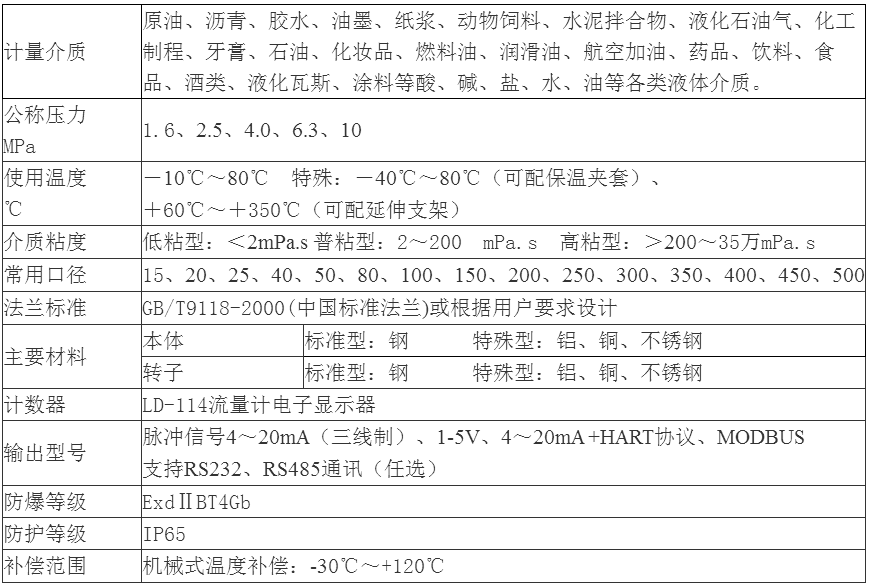

3、技术范围
