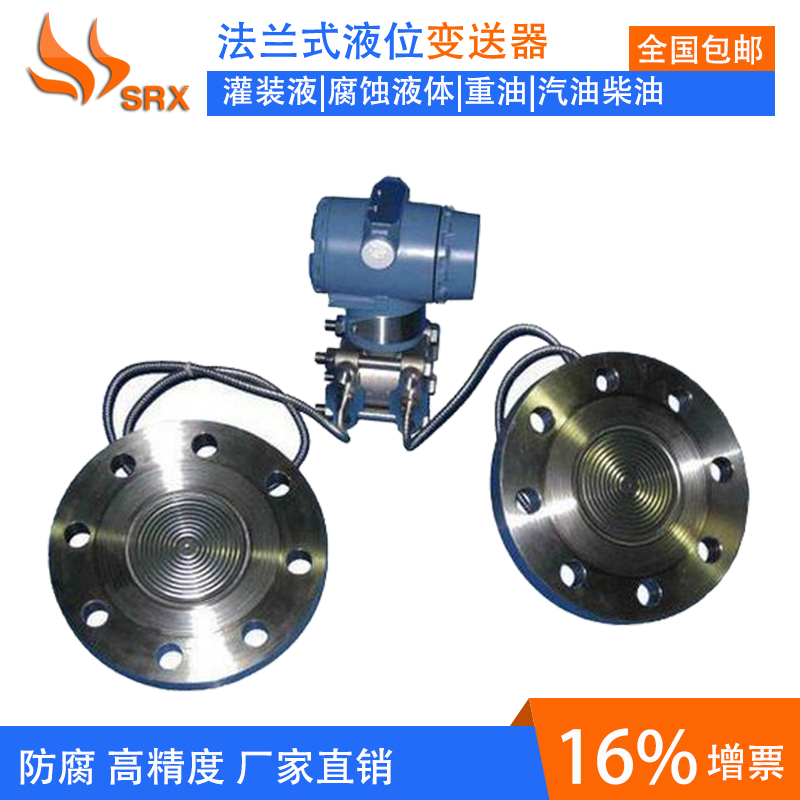

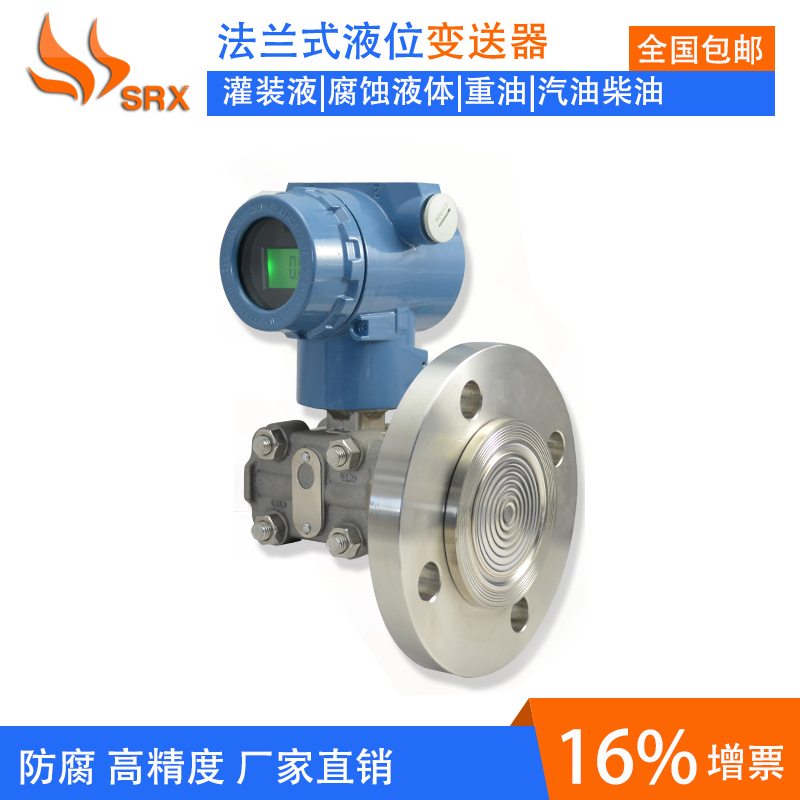

法兰式液位变送器
法兰式液位变送器的安装法兰标准按ADSI，法兰有3〞、4〞规格，法兰等级为150LB(2.5MPa)、 300LB。
如用户采用GB9116-88S标准，则DN=80、100、PN=2MPa请注明。
●测量范围
差压：0-6.2-690KPa
静压：2.5MPa
|
SRX3851/1151LT |
法兰式液位变送器(最大工作压力2.5MPa) |
|||||||||
|
|
4 |
0-4～40KPa |
||||||||
|
5 |
0-40～250KPa |
|||||||||
|
6 |
0-0.16～1.0MPa |
|||||||||
|
|
代码 |
输出 |
||||||||
|
E |
非智能型（4-20mA输出） |
|||||||||
|
S |
智能式（HART协议） |
|||||||||
|
|
代码 |
公称直径尺寸(mm) |
插入筒长度(mm) |
高压侧隔膜片材料 |
||||||
|
A0 |
80 |
平 |
316LSST |
|||||||
|
A2 |
80 |
50 |
316LSST |
|||||||
|
A4 |
80 |
100 |
316LSST |
|||||||
|
A6 |
80 |
150 |
316LSST |
|||||||
|
B0 |
100 |
平 |
316LSST |
|||||||
|
B2 |
100 |
50 |
316LSST |
|||||||
|
B4 |
100 |
100 |
316LSST |
|||||||
|
B6 |
100 |
150 |
316LSST |
|||||||
|
C0 |
80 |
平 |
哈氏C-276 |
|||||||
|
C2 |
80 |
50 |
哈氏C-276 |
|||||||
|
C4 |
80 |
100 |
哈氏C-276 |
|||||||
|
C6 |
80 |
150 |
哈氏C-276 |
|||||||
|
D0 |
100 |
平 |
哈氏C-276 |
|||||||
|
D2 |
100 |
50 |
哈氏C-276 |
|||||||
|
D4 |
100 |
100 |
哈氏C-276 |
|||||||
|
D6 |
100 |
150 |
哈氏C-276 |
|||||||
|
E0 |
80 |
平 |
钽 |
|||||||
|
F0 |
100 |
平 |
钽 |
|||||||
|
|
代码 |
安装法兰 |
|
|||||||
|
A |
3〞150lb |
碳钢镀锌 |
||||||||
|
B |
4〞150lb |
|||||||||
|
C |
3〞300lb |
|||||||||
|
D |
4〞300lb |
|||||||||
|
|
代码 |
结 构 材 料 |
||||||||
|
法兰和接头 |
排气/排液阀 |
隔离膜片 |
灌充液体 |
|||||||
|
22 |
316不锈钢 |
316不锈钢 |
316不锈钢 |
硅油 |
||||||
|
23 |
316不锈钢 |
316不锈钢 |
哈氏合金C |
|||||||
|
24 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|||||||
|
25 |
316不锈钢 |
316不锈钢 |
钽 |
|||||||
|
33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
|||||||
|
35 |
哈氏合金C |
哈氏合金C |
钽 |
|||||||
|
|
代码 |
选项 |
||||||||
|
M1 |
0-100%线性指示表 |
|||||||||
|
M2 |
LED数字显示表 |
|||||||||
|
M3 |
LCD显示器 |
|||||||||
|
C0 |
1/2-14NPT锥管内螺纹接头 |
|||||||||
|
C1 |
1/2-14NPT引压接头后部焊接引压管Ф14 |
|||||||||
|
C2 |
丁字形螺纹接头M20×1.5 |
|||||||||
|
d |
隔爆型dⅡBT4 |
|||||||||
